사용 설명서 SPF-71E PINK SAMSUNG

본 제품은 대한민국에서만 사용하도록 만들어져 있으며, 해외에서는 품질을 보증하지 않습니다. (FOR KOREA UNIT STANDARD ONLY)

구성품

구성품이 모두 들어 있는지 확인한 후 빠진 제품이 있으면 구입한 대리점으로 연락해 주세요

사용자 설명서

보증서

전원선

직류 전원 장치

USB 케이블

앞면 / 뒷면

① 메뉴 버튼 (메뉴가 하단 왼쪽에 나타납니다.)
② 탐색 버튼
③ 선택 버튼 (슬라이드 쇼 실행 중 재생/일시정지 됩니다)
4 이전 버튼
⑤ 슬라이드쇼 버튼 (슬라이드 쇼를 시작합니다.)
6 도난 방지용 잠금 장치
7 전원 단자
8 전원 버튼 (전원을 켜고 꿈니다.)
9 SD 메모리 카드 슬롯
⑩ 다운 스트림(USB를 지원하는 저장 장치와 연결합니다.)
11 업 스트림 (PC와 연결합니다.)

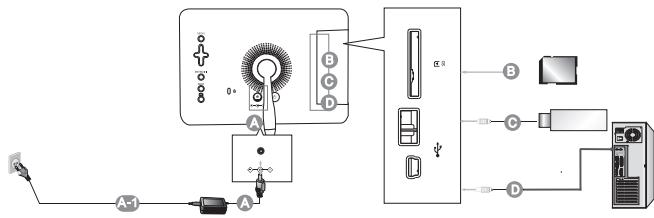

연결 하기

A 직류 전원 장치의 연결선을 제품 뒷면의 ◇→◇ 단자에 연결합니다.
A-1 전원선을 직류 전원 장치에 연결합니다.
B SD 메모리 카드 위쪽에 있는 화살표 방향으로 밀어 넣어 주세요.
© 다운 스트림 단자와 USB를 지원하는 외부기기를 USB 케이블로 연결합니다.
D PC와 USB 단자를 제품 구입시 제공하는 USB 케이블을 사용하세요.

펌웨어 업데이트

준비

전자 액자,업데이트용 펌웨어 파일,USB 메모리 또는 SD 카드

www.sec.co.kr를 방문하여 최신 업데이트 파일을 다운로드 받으세요.

PC에 USB 메모리 또는 SD 카드를 연결

SD 카드 또는 USB 메모리를 컴퓨터에 연결하세요.

SD 카드 또는 USB 메모리를 컴퓨터에 연결하세요.

펌웨어 업데이트 파일을 SD 카드 또는 USB 메모리로 복사하세요.

이때 반드시 ROOT 디렉토리에 복사하여야 합니다.

USB 메모리 또는 SD 카드를 전자액자에 연결

SD 카드 또는 USB 메모리를 전자액자에 연결하세요.

컴퓨터로부터 SD 카드 또는 USB 메모리를 분리하여, 전자액자에 연결하세요.

전자액자의 전원이 꺼져있으면, 전원을 켜세요.

전자 액자가 꺼져 있으면 전원을 켜세요.

업데이트 하기

메인화면에서[설정]-[업데이트/설정 초기화]의[펌웨어 업데이트]를 선택합니다.

펌웨어가 있는 경로를 선택 하세요.

업데이트 가 진행 되는 동안 화면에 표시 됩니다.

업데이트가 끝나면 제품의 전원을 끄고 USB 메모리 또는 SD 카드를 제거한 후 다시 전원을 켜세요.

사용 하기

10분 이상 어떤 버튼도 조작하지 않으면 화면보호를 위해 슬라이드쇼 또는 시계모드로 자동전환 됩니다.

버튼
MENU	메뉴를 열거나 메뉴를 빼져나올 때 사용합니다.
▲,◀,▶,▼	메뉴를 이동하거나 값을 조정할 때 사용합니다.
	원하는 기능을 선택할 때 누릅니다.
	이전단계로 돌아갈 때 사용합니다.2초간 누르면 메인 화면으로 전환됩니다.
	슬라이드쇼를 시작합니다.버튼을 눌러 슬라이드쇼가 실행될 경우에는 마지막으로 재생된 사진들이 슬라이드쇼 됩니다. 마지막으로 재생된 사진들이 없어졌을 경우, 사진이 있는 곳을 자동으로 검색하여 슬라이드쇼를 실행합니다.
사진
제품의 MENU버튼을 누르면 선택된 항목에 대한 메뉴가 화면에 나타납니다.
폴더를 선택했을 때	열기, 복사, 삭제
램네일을 선택했을 때	슬라이드쇼 시작, 복사, 모든 파일 복사, 삭제, 모든 파일 삭제,배경 설정
외부 메모리 저장장치(SD/MMC/MS, USB 메모리)에서 내부 메모리로 사진을 복사하는 경우 [설정-일반설정-내부메모리 복사]가 [최적 사이즈]로 설정되어 있으면, 사진의 용량(화질)이 전자액자의 화면에 알맞게 자동으로 크기가 줄여져 저장되며,사진내에 함께 저장된 EXIF(카메라 관련정보)정보는 사라지므로, 내부 메모리로 저장된 사진은 전자액자에서만 사용하시기 바랍니다.한꺼번에 많은 사진을 복사할 경우 시간이 오래 걸릴 수 있습니다.
슬라이드쇼	슬라이드쇼 멈춤, 슬라이드쇼 설정, 밖기, 회전, 확대, 화면비율,삭제, 배경 설정
사진 파일의 해상도가 8000(가로)*8000(세로) 핀셀 미만의 경우에만 재생됩니다.
시계
날짜/시간 설정, 시간표시, 날짜표시, 시계 종류

설정

제품의 MENU버튼을 누르면 선택된 항목에 대한 메뉴가 화면에 나타납니다.

일반 설정	언어, 밝기, 세로사진 자동 맞춤, 세로사진 자동 맞춤, 내부메모리 복사
기타설정	시작모드, 화면보호기, 흙메뉴 배경화면, 화면 꺼짐/켜짐 설정
업데이트/설정 초기화	펌웨어 업데이트, 설정 초기화, 제품 기본 정보 안내

문제 해결

장애 현상	원인 및 대책
외부 저장장치를 연결했는데 인식이 안 돼요.	제품과 외부저장장치의 연결상태를 확인하세요.PC에 연결하여 동작되는지 확인하세요.
다음 사진으로 전환되는 동작에 시간이 걸려요.	해상도가 높거나 파일의 크기가 큰 경우 화면이 늦게 나타날 수 있습니다.

제품 사양

구분		상세내용
모델명		SPF-71E
패널	유형	7형(17 cm) TFT(아날로그)
	해상도	480 x 234
지원 포맷		JPEG (Progressive와 CMYK 형식의 사진은 지원하지 않습니다.)
내장 메모리		120 MB
전원	등급	외장 직류 전원 장치(12V, 2A, 24W)
	소비전력	일반 : 7W 미만, 전원꼼 : 1W 미만
일반	크기(폭x높이x깊이)	217.5 x 156.5 x 43 mm
	무게	496.3 g

제품의 디자인은 모델에 따라 다를 수 있으며 규격내용은 성능개선을 위해 예고없이 변경될 수 있습니다.

경고!안전을 위한 주의 사항

(제품 사용전, 설명서 및 구매하신 삼성 제품 표기의 내용을 자세히 읽어주세요.)

경고

전기에 감전될 수 있으니 함부로 만지지 마세요.

주의 : 사용자 임의로 절대 분해수리, 개조하지 마세요.

감전, 화재의 위험이 있습니다. 수리가 필요할 때는 서비스 센터로 연락하세요.

이 기호는 내부에 고압전압이 있어 감전의 위험이 있음을 나타냅니다.

제품 내부의 임의 부품을 임의 형식으로 접속 시 위험할 수 있습니다.

이 기호는 제품을 사용 및 수리하는데 중요한 설명을 나타냅니다.

• 제품의 외관이나 후면 또는 바닥에 있는 훑이나 구멍은 제품의 통풍에 필요한 부분입니다. 기기의 정상 작동과 과열 방지를 위해 이러한 부분을 막거나 가리지 마세요.
  -홈이나 구멍을 천이나 다른 물질로 가리지 마세요.
• 침대, 소파, 깔개 위에 기기를 없어 두어 홈이나 구멍이 가려지는 일이 없도록 하세요.
• 책장, 불박이장 등 통풍이 안 되는 제한된 공간에 기기를 두지 마세요.
• 난방기, 방열기의 상단 혹은 근처, 그리고 직사광선이 많은 곳에 기기를 두지 마세요.
• 화재나 전기 충격의 위험이 있으니 기기 위에 물이 담긴 용기를 두지 마세요.
• 기기를 비에 맞게 하거나 물 근처 (옥조, 세면대, 싱크대, 세탁조, 녹육한 지하실, 수영장 근처 등)에 두지 마세요. 만일 기기가 물에 젖는 사고가 발생하면 즉시 플러그를 뽑고 지정 판매점에 연락하세요. 청소전에는 반드시 플러그를 뽑으세요.
• 화재나 전기 충격의 위험이 있으니 한 콘센트에 무리하게 많은 전원선이나 연결코드, 어댑터 등을 꼭지 마세요.
• 전원선은 밝히거나 다른 선들과 엉키지 않도록 한쪽에 잘 정리하고 플러그 끝과 어댑터 쪽의 코드 부분, 그리고 코드의 시작 부분을 특별히 잘 관리해야 합니다.
• 번개나 폭풍이 있을 때, 오랫동안 제품을 사용하지 않을 때에는 플러그를 뽑아 두고 안테나나 케이블도 연결을 해제해 주세요. 이를 통해 전력의 급격한 변화와 번개로 인한 피해를 줄이고 제품의 손상을 막을 수 있습니다.
• AC 전원 코드를 DC 어댑터 콘센트에 연결하기 전에 DC 어댑터의 정격 전압이 귀댁에 공급되는 전압과 일치하는지 확인하세요.
• 절대로 기기의 개폐된 부분에 금속 물질을 넣지 마세요. 전기 충격을 일으킬 수 있습니다.
• 전기 충격의 위험이 있으니 절대로 기기 내부를 마지막 마세요. 공인된 기술자 이외에는 기기를 열어서는 안 됩니다.

• 플러그가 흔들리지 않도록 인쪽 끝까지 꽃아 주시고 뽑을 때에는 선이 아닌 플러그 부분을 잡아야 합니다. 플러그는 절대 젖은 손으로 만지지 마세요.

• 기기가 정상적으로 작동하지 않을 때 특히 기기에서 이상한 냄새가 나거나 소리가 날 때에는 즉시 플러그를 뽑고 지정 판매점이나 서비스 센터에 연락하세요.

• 본 제품을 먼지가 많은 곳이나 기온이 높거나 낮은 곳, 습도가 높은 곳, 화학 물질이 있는 곳 등에 설치하거나 공항이나 기치역 등에 설치해 하루종일 가동시켜야 할 경우에는 공인된 서비스 센터에 연락하세요.
• 플러그와 콘세트는 정품만 사용하세요.
  -정품(반드시 1급 제품만 사용)이 아닌 것은 전기 충격이나 제품 손상을 초래할 수 있습니다.
• 본 기기에 전원공급을 중단하고 싶을 때는 콘센트에서 전원 플러그를 뽑으시면 됩니다. 차후 다시 제품의 사용을 원할 때에는 전원 플러그를 꽃으면 됩니다.
  • 어린이가 제품에 매달리거나 위에 올라가지 않도록 하세요.
• 제품의 부속품(건전지 등)은 어린이 손에 닿지 않는 곳에 두세요.
• 흔들리는 선반 위나 경사진 곳, 진동이 있는 곳 등의 불안정한 장소에는 설치하지 마세요.
• 제품에 물건을 떨어뜨리거나 충격을주지 마세요. 제품이 파손된 경우에는 전원을 뽑고 서비스센터에 연락하세요.
• 청소할 때에는 전원코드를 뽑고 부드러운 마른 형_cr음으로 닦아 주세요. 왁스, 벤젠, 알코올, 시너, 모기약, 방향제, 윤활제, 세정제 등의 화학 약품을 사용하지 마세요. 외관을 손상시키거나 표시사항이 지워질 수 있습니다.
• 기기가 물이 떨어지거나 튀는 곳에 노출되지 않게 하세요
• 경고 – 화재 위험이 있으니 절대 제품 가까이에 양초나 기타 화염물질을 두지 마세요.

가정용 방송통신기기 B급기기 (MIC Class B Notice)

이 기기는 가정용(B급)으로 전자파적합등록을 한 기기로서 주로 가정에서 사용하는 것을 목적으로 하며, 모든 지역에서 사용할 수 있습니다.
